第五節 汽車防盜器的安裝



　　一、汽車防盜器的組成與分類



　　汽車防盜系統包括：防盜保險裝置、防盜報警裝置、電控中央門鎖等。防盜裝置大體上可分為三大類：



　　（1）機械式防盜裝置：



　　主要是靠鎖定離合、制動、節氣門或轉向盤、變速桿來達到防盜的目的。其優點是價格便宜，安裝簡便。



　　（2）電子防盜裝置：是目前較為理想的汽車防盜裝置，屬于單向防盜器。如圖13-14。

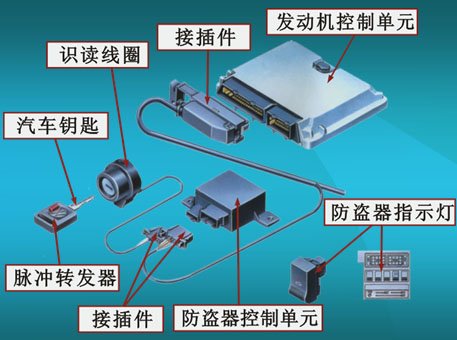

　　圖13-14電子防盜器及組成結構圖



　　（3）網絡防盜裝置：利用現代電子信息技術、航天技術和網絡技術，實現汽車與車主的實時信息反饋，屬于雙向防盜器，是未來汽車防盜器發展的趨勢。



　　二、防盜裝置的安裝



　　汽車防盜器的好與不好，主要由防盜器產品質量、防盜器的安裝方法以及防盜器的正確使用等三個因素決定。防盜器的安裝方法是與防盜器質量同樣重要的因素之一，且由于防盜器的安裝不良而造成的損失更是慘重的，比如造成汽車電腦死機、安全氣囊炸出、燒毀汽車電路及其他部件損壞，這肯定都是由于安裝不當造成的。



　　1、汽車防盜器安裝原則：



　　●詳細閱讀產品說明書。



　　●認真閱讀產品配線圖。



　　●判斷產品各零部件接口方式和位置。



　　●保證連接牢靠、絕緣性能優良。



　　●安裝完畢須進行功能檢測。



　　2、防盜器安裝注意事項：



　　（1）不要安裝發動機斷電回路繼電器。高中檔轎車的轉向盤都帶助力系統控制起動線，雖然起到防搶作用，但存在一定的安全隱患。控制起動線，只能起到防盜作用，但不能實現防搶功能，只需把KEYON線接到ON或ACC線上即可。



　　（2）不要測量原車黃色線。如果測量原車黃色線可能會使安全氣囊系統出現故障。

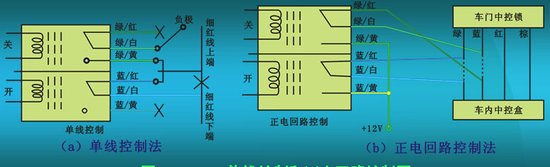

　　圖13-15單線控制和正電回路控制圖

　　（3）防盜器的中控鎖配線與原車中控鎖配線應合理連接。這是安裝防盜器較困難一步。首先需要了解防盜器中控鎖配線的基本原理。如圖13-15a、b所示分別是用單線控制和正電回路兩種方法為大眾系列的“時代超人”車型安裝防盜器（以隱戰警防盜器為例）。



　　圖a是單線控制法。原車中控線在與負極連接時，呈現落鎖狀態；斷開該線時成開鎖狀態。



　　圖b是正電回路控制法。原車中控鎖線（綠線、藍線）在開鎖落鎖狀態完成后呈現為負極，利用防盜器中控鎖的常閉點和共通點來完成回路。
