第七節 汽車音響的安裝



　　一、汽車音響配件及安裝工具



　　1、工具：螺絲刀、鉗子、套筒、扳手、剪刀、膠布、12V試電筆、萬用表等。



　　2、線材：



　　電源線：依照電流需求不同，可分為10號線、8號線、4號線、2號線及0號線，號碼越小線徑越粗。



　　信號線：信號線可分為同軸式及平衡式。



　　喇叭線：依照電流需求不同，可分為204號線、203號線、202號線，號碼越小線徑越粗。



　　3、配件：包括保險絲座、電源分配器、信號轉換器、鍍金電瓶頭、連接端子、RCA一分二型接頭、雜訊消除器。



　　二、汽車音響系統基本常識



　　1、音源：包括卡帶主機、單片CD機、多片CD機、MD、VCD、DVD等，以上為汽車音響播放聲音訊號的來源。

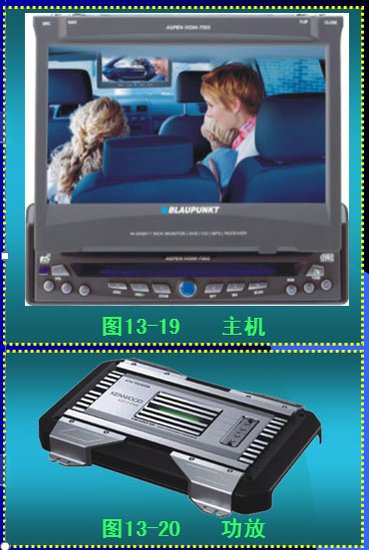

　　2、主機：控制音響系統的靈魂中心，提供音源給音響系統，好的音源可使系統更好聽。主機如圖13-19所示。



　　3、前級放大器：未經擴大及放大的信號，稱為前級信號，一般RCA信號線所傳達的信號就是前級信號。需要前級放大器將主機輸出信號由0.5V放大到3V或7V。



　　4、功率放大器：將前級信號放大電壓及電流至可以推動喇叭的功率。一般依照需求不同，可分為單聲道功放、兩聲道功放、四聲道功放、六聲道功放等。輸出功率一般可為50W、75W、100W、150W、300W……1000W或者更高的功率。功放如圖13-20所示。



　　主機和功放

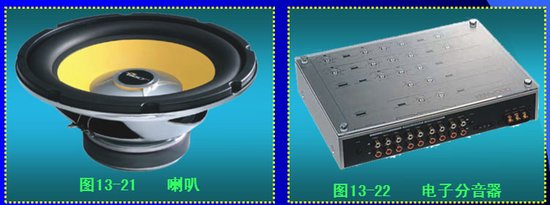

　　5、喇叭：播放聲音的器材。從結構上可分為全音域喇叭、同軸喇叭、分體式喇叭、超低音喇叭。如圖13-21所示。



　　6、電容器：電源輔助的器材，儲存電能、快速放電、供應系統所需、過濾電源雜波、降低失真率。依容量可分為68000μF、50000μF、1F、1.5F、2F等。小容量電容器一般應用在前級穩壓及雜訊消除，大容量電容器則應用在瞬間電壓輔助。



　　7、電子分音器：它的基本功能就是劃分頻率，依照功放連接的喇叭作不同的頻率范圍分配，一般可分為兩音路、三音路和多音路混合式。這些裝置連接于主機和功放之間，用來放大前級信號或分割信號，或均衡信號等功能。如圖13-22所示。



　　音響設備

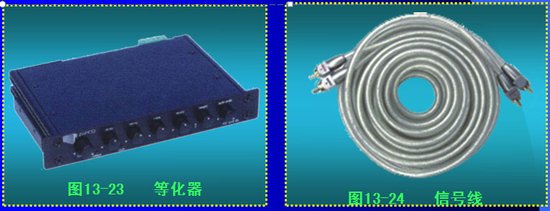

　　8、等化器：修整頻率響應不平整的地方，因為車內環境不同，由喇叭發聲所得到的響應也不同，所以需要修整，一般可分為5波段、7波段、15波段、30波段及參數型等化器。如圖13-23所示。



　　9、平衡式信號傳送器：一個的音響系統有兩個最重要的基本條件，那就是很寬的動態范圍和很低的雜訊。平衡式信號傳送器的基本組成是發射器、平衡式信號線和接收器。



　　10、線材：連接這些音響器材需要很多種不同的線，一般可分為電源線、信號線、喇叭線，電源線的線徑粗細影響著擴大機的表現，而信號線的品質則影響系統的頻率響應，喇叭線的粗細與銅線的品質一樣影響聲音表現。如圖13-24所示。



　　音響設備
